折畳み式伸縮足場 FKK フジステージ

MODEL FS-145

FKKステージ FS-145 特徴
スチール製亜鉛メッキ仕上

用途

エアコン据付、設備工事、ダクト配管工事、軽天工事、屋内の電気工事、其の他内装工事

特徴

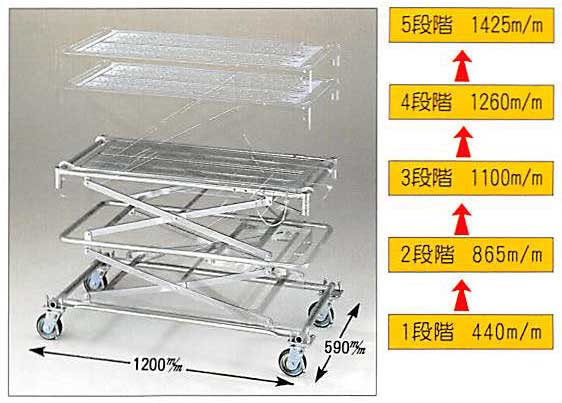

高さがワンタッチで5段階で調節できます
連結可能で広さ自由自在
折り畳むと非常にコンパクト
Wストッパー付130キャスター仕様

連結可能で広さが自由


ステージ2台+足場板1台

ステージ2台+足場板2台

各寸法と使用荷重


●使用荷重は150kgまでです。
●使用時にはキャスターのブレーキを必ずかけて下さい。

高さ調節方法

上げ方下げ方

部品重量

部品重量

MODEL FS-312、612

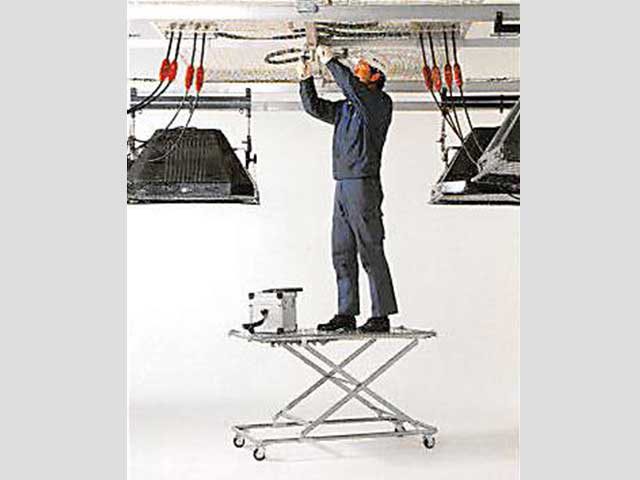

用途
  • エアコン据付作業
  • 内装材貼り作業
  • 屋内電気工事
  • 車から荷物積降ろしに
  • 荷物搬入に

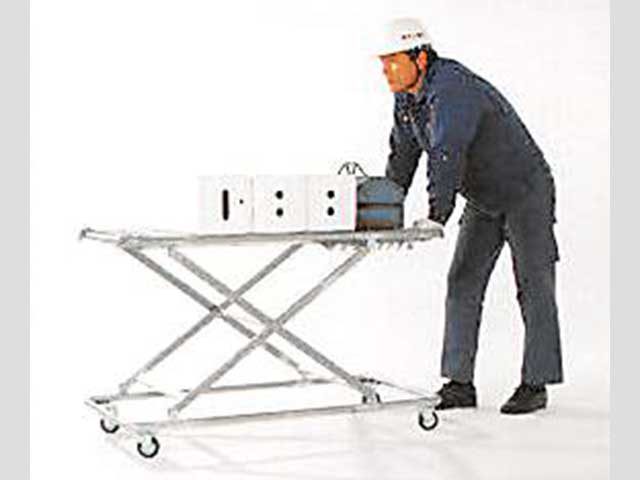

荷物の運搬に

ワンタッチで高さ調節(7段階)

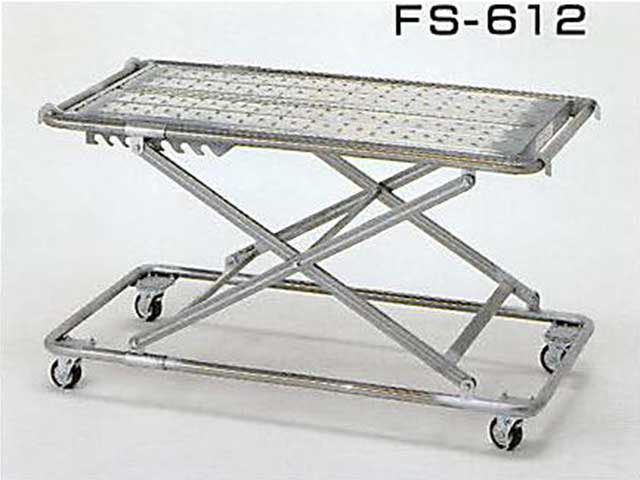

品番 FS-312 FS-612
有効面積 330m/m×1,200m/m 590m/m×1,200m/m
ステージ高さ 250m/m×900m/m 250m/m×900m/m
安全重量 150kg 150kg
仕上げ 亜鉛メッキ 亜鉛メッキ
車輪 75∅2個 75∅4個(ストッパー付)
自重 21kg 28kg

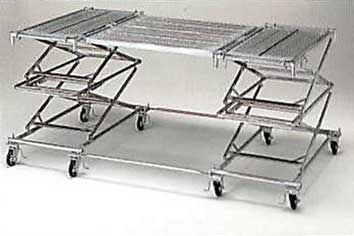

システム・ステージ・・・色々な組み合わせが簡単にできます。連結板240m/m×1200m/m,500m/m×1200m/m

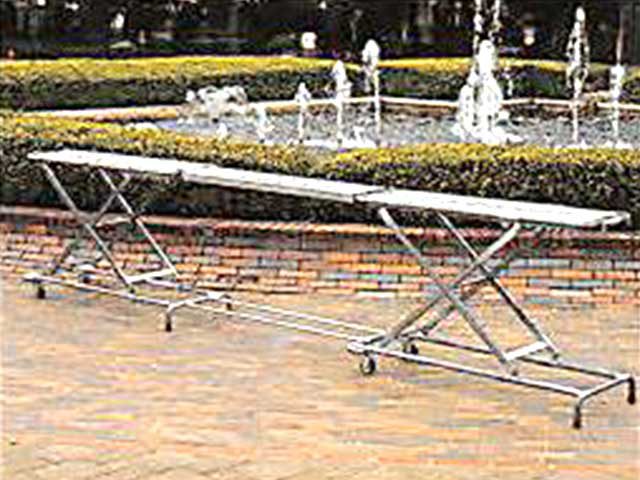

ステージ2台+足場板1枚

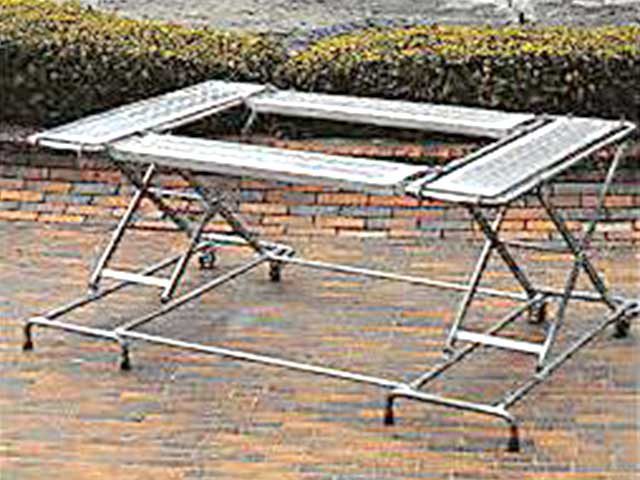

ステージ2台+足場板2枚

ステージ2台+足場板2枚

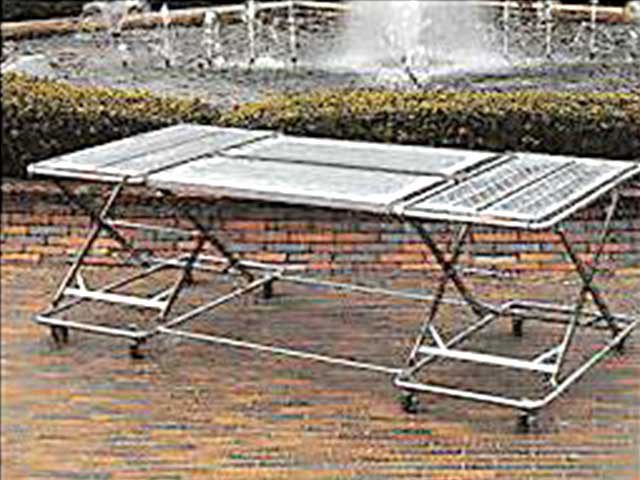

ステージ3台+足場板2枚

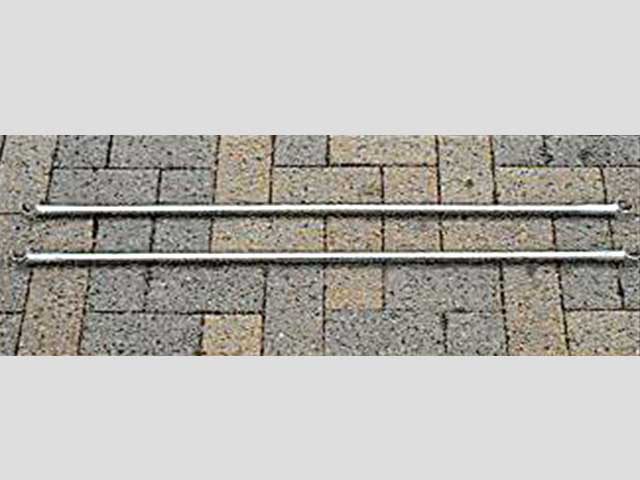

オプション 連結棒1セット(2本)
連結時には必ず使用して下さい。

FS12-19R A、B、C、D

f12-19r_a

FS12-19R A
f12-19r_b

FS12-19R B
f12-19r_c

FS12-19R C
f12-19r_d

FS12-19R D

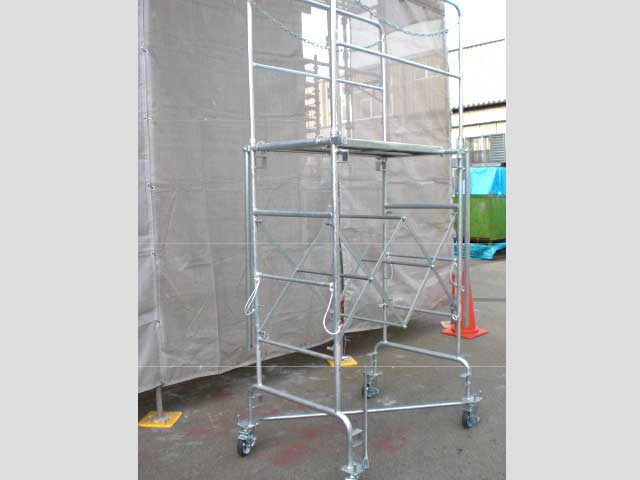

FS12-19R組立手順(Aタイプ)

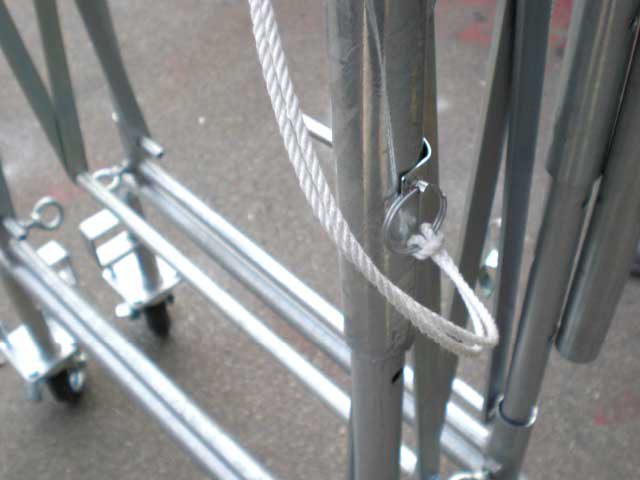

①ロックピンを抜く(4箇所)
②アイボルトを緩める(4箇所)

③本体を広げる
④キャスターにブレーキを掛ける(4箇所)

⑤足場板を置く

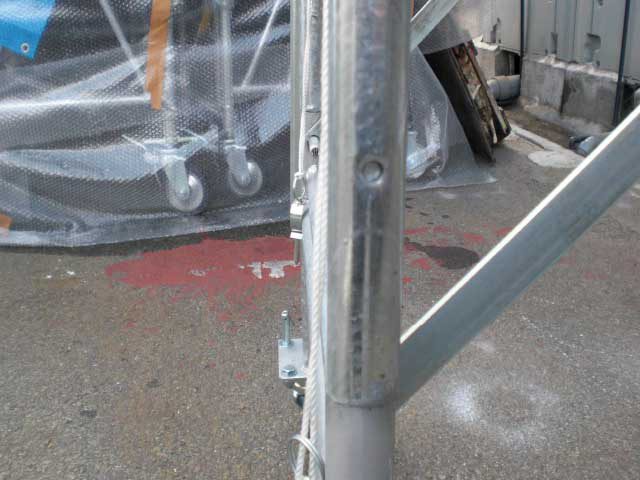

⑥高さ調節は、中パイプの穴と外パイプの穴を合わせてロックピンを差し込みアイボルトを締めて下さい。

⑦上部アイボルトを緩め(対角に2箇所)

⑧手摺を装着しアイボルトを締める

⑨足元筋交を装着しアイボルト、キャスターブレーキを締め忘れが無いか確認し使用してください

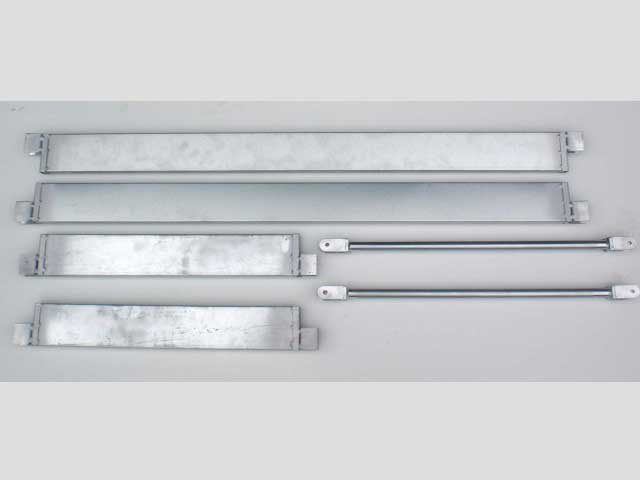

オプション巾木

オプション巾木

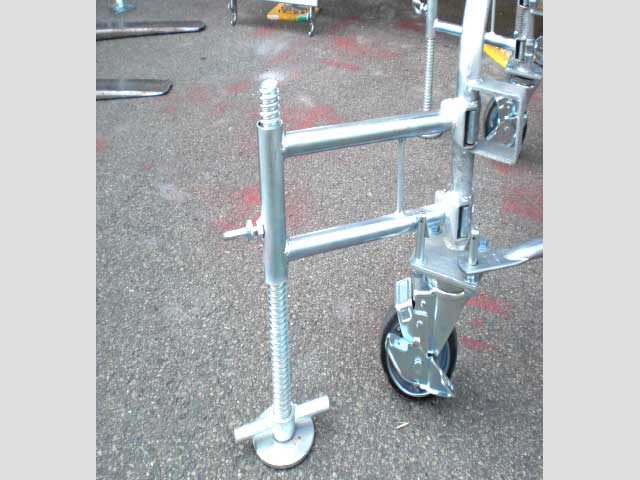

オプションアウトリガー
